「キュービクルとはどのような設備なのか」「電気工事士はどのような作業に関わるのか」と疑問に感じる方もいるでしょう。
キュービクルは、工場やビルなどで高圧の電気を安全に受け取り、施設内で使用できる電圧へ変えるために欠かせない設備です。
この記事では、キュービクルの役割や高圧受電の仕組み、内部にある変圧器や遮断器などの機器、設置・更新工事、点検や保守、工事に必要な資格についてわかりやすく解説します。
電気工事士の仕事内容を詳しく知りたい方や、高圧受電設備に関わる仕事に興味がある方、電気工事業界への就職・転職を検討している方は、ぜひ参考にしてみてください。
■キュービクルとは

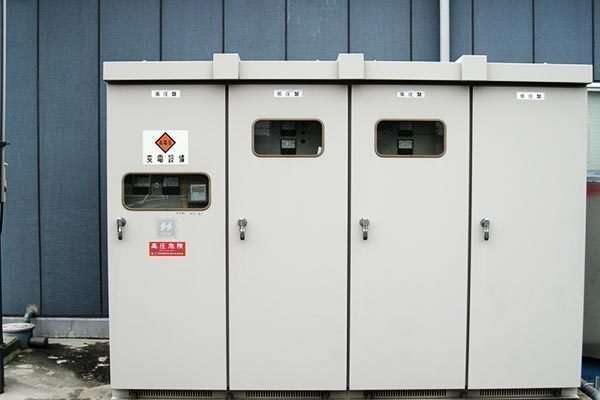

キュービクルとは、正式には「キュービクル式高圧受電設備」と呼ばれ、電力会社から受け取った高圧の電気を、建物内で使用できる電圧に変える設備です。変圧器や遮断器などの機器が金属製の箱の中にまとめられています。
・高圧受電の仕組み
高圧受電とは、電力会社から高い電圧のまま電気を受け取る方式です。「受電」とは、電力会社から施設側へ電気を受け入れることを指します。
工場やビルなど大量の電気を使用する施設では、主に6,600Vの高圧で電気を受け取り、キュービクル内の設備を通して建物内へ供給します。高圧の電気をそのまま照明やコンセントなどに使用することはできないため、用途に合った電圧へ変える必要があります。
・6600Vを変圧する役割
キュービクルの重要な役割が「変圧」です。変圧とは、電気の電圧を使用する設備に合わせて変えることです。内部にある変圧器（トランス）によって、受電した6,600Vの高圧電力を100Vや200Vなどへ変えます。
例えば、照明やコンセント、空調設備、工場の機械などでは必要な電圧が異なります。キュービクルは、施設内のさまざまな電気設備を使用できるように電圧を整える役割を担っています。
・設置される施設
キュービクルは、多くの電力を使用する工場やビル、商業施設、大型店舗、学校などで利用されています。建物の屋外や屋上、電気設備をまとめた電気室などに設置されることがあります。
普段は意識する機会が少ない設備ですが、施設内の照明や空調、機械などへ電気を供給するうえで重要な設備です。電気工事士として働く場合、高圧受電設備の工事や更新などを通じてキュービクルに関わる機会があります。
■キュービクルの中身
キュービクルの内部には、高圧の電気を安全に受け取り、施設内で使える状態にするためのさまざまな機器が設置されています。それぞれの機器が異なる役割を持ち、電気設備を安全に稼働させています。
・変圧器の役割
変圧器は、トランスとも呼ばれ、高い電圧を使用する設備に適した電圧へ変える機器です。キュービクルでは、電力会社から受電した6,600Vの高圧電力を、100Vや200Vなどへ変圧します。
例えば、照明やコンセントでは100V、業務用機器や動力設備では200Vが使われることがあります。施設内の設備へ適切な電圧で電気を供給するために欠かせない機器です。
・遮断器の役割
遮断器は、電気設備に異常が発生したときに電流を止める機器です。大きな電流が流れる「過電流」や、電気が本来とは異なる場所へ流れる「短絡」などが起きた際に、電気を遮断して設備を保護します。
高圧の電気を扱うキュービクルでは、事故や設備の故障を防ぐために重要な役割を担っています。電気工事では、遮断器の設置や交換、動作確認などを行う場合があります。
・保護機器の役割
キュービクルには、電気設備の異常を検知するための保護機器も設置されています。代表的なものが保護継電器で、電流や電圧の異常を検知すると遮断器へ信号を送り、電気を止める役割があります。
また、開閉器や計器類なども組み合わせて使用されます。こうした機器が連携することで、高圧受電設備や施設内の電気設備を事故や故障から守っています。
■キュービクルの工事
キュービクルに関する工事には、新しく設備を設置する工事だけでなく、古くなった設備の更新や点検・保守などがあります。高圧の電気を扱うため、安全性を確保しながら正確に作業を進めることが重要です。
・設置と更新工事
キュービクルを新しく設置する場合は、施設で使用する電力量や設置場所などを確認し、必要な容量に合った設備を選びます。そのうえで、受電に必要な機器や変圧器、遮断器などを設置し、建物内の電気設備へ電気を供給できるよう配線や接続を行います。
また、長年使用したキュービクルでは、内部機器の劣化などにより更新工事が必要になる場合があります。更新時には、変圧器や遮断器などを交換し、安全に電気を使用できる状態へ整えます。
・点検と保守作業
キュービクルは設置後も、安全に使用し続けるために点検や保守が欠かせません。点検では、機器に異常や劣化がないか、電圧や絶縁状態に問題がないかなどを確認します。絶縁とは、電気が本来流れてはいけない場所へ漏れることを防ぐ仕組みです。
必要に応じて清掃や部品交換などを行い、トラブルの予防につなげます。高圧受電設備を扱う現場では、こうした点検や保守を通じて設備の状態を正確に把握する知識や、安全を意識した作業が求められます。
■工事に必要な資格
キュービクルの工事に必要な資格は、設備の規模や作業内容によって異なります。工場やビルなどの自家用電気工作物で、最大電力500kW未満の設備に関する電気工事を行う場合は、原則として第一種電気工事士の資格が必要です。
第二種電気工事士が主に扱う一般住宅や小規模店舗の電気工事と比べ、より幅広い設備を扱える資格です。
また、高圧受電設備の保安や維持管理には、電気主任技術者が関わります。キュービクルは6,600Vなどの高圧電力を扱うため、設備の知識だけでなく、安全に作業するための専門的な技術も欠かせません。
電気工事士として経験を積み、第一種電気工事士などの資格取得を目指すことで、高圧受電設備を含むさまざまな現場に携われる可能性が広がります。
■まとめ
キュービクルは、工場やビルなどで受電した高圧の電気を、施設内で使用できる100Vや200Vなどへ変圧するための重要な設備です。
内部には変圧器や遮断器、保護機器などがあり、安全に電気を供給するためには、それぞれの機器の役割を理解したうえで設置や更新、点検・保守を行う必要があります。
高圧受電設備に関わる仕事は、一般的な照明やコンセントなどの工事とは異なる知識や技術も身につけられる分野です。
電気工事士として対応できる仕事の幅を広げたい方にとって、キュービクルをはじめとする高圧設備の施工経験は、今後のキャリアを考えるうえでも役立つでしょう。
