皆さんこんにちは。広島県広島市安佐北区を拠点に、電気設備工事やデザイン照明、リノベーションを手掛ける株式会社灯（あかり）です。
電気工事の現場で、「幹線と配線の明確な違いがいまいちピンとこない」「安全な幹線の太さはどうやって計算して選べばいいのだろう」など、疑問や不安を抱えている方も多いのではないでしょうか？ビルや店舗の電気設備において幹線は心臓部とも言える重要な要素ですが、その設計や選定には専門的な実務知識が求められます。
実は、幹線の役割と適切な容量計算のルールを正しく理解することで、安全な配線設計ができるだけでなく、リノベーション工事においてお客様へ一歩踏み込んだ提案ができるようになります。
そこで今回は、幹線と配線の決定的な違いから、ケーブルの太さや種類の選び方、実際の引き込み工事の手順までを分かりやすく解説していきます。現場での実務知識を深めたい見習いの方や、より上流工程から空間づくりを提案できるスキルを身につけたい経験者は、ぜひ参考にしてみてください。
■幹線と配線の決定的な違い
電気工事の現場でよく耳にする「幹線」と「配線」ですが、これらは明確に役割が異なります。それぞれの特徴を正しく理解することは、安全で効率的な電力供給の基本となります。
・大元と分岐の役割の違い
幹線は建物の電気設備全体に電力を送るための大元のルートです。配電盤やキュービクルなどの変電設備から、各フロアの分電盤までをつなぐ太いケーブルを指します。一方、配線は分電盤からコンセントや照明器具などの各機器へと電気を分配する分岐された経路です。
道路に例えると、幹線がたくさんの車が走る高速道路や国道であり、配線はそこから各家庭へ向かう細い生活道路にあたります。大規模なビルや施設になるほど、この役割分担による安全性の確保が重要になります。
・幹線ケーブルの主な種類
幹線工事では、大量の電力を安全に送るために専用の材料が使用されます。代表的なものとして、絶縁性が高く高圧や低圧を問わず広く現場で使われるCVケーブルがあります。
また、工場や大型の建物など大容量の電流が必要な環境では、ケーブルの代わりに金属製の箱に導体を収めたバスダクトが採用されることも一般的です。施工のスペースや用途に合わせて、最適な材質やタイプを選択することが求められます。
・動力設備と電灯の違い
供給する機器の種類によっても幹線の用途は分かれます。住宅の照明やオフィスのパソコンなど、一般的な設備を動かすための電気経路が電灯幹線です。
これに対し、工場にある大型の工作機械や、業務用の空調設備、エレベーターなど、大きなエネルギーを必要とする機器へ電力を供給する経路を動力幹線と呼びます。動力設備工事ではより高い電圧を扱うため、設計の段階からルートや許容電流を慎重に計算して敷設を計画する必要があります。
■幹線の太さとサイズ選定
建物の規模や使用する電気設備の容量に合わせて、適切な幹線の太さ（サイズ）を選定することは電気工事の要です。細すぎるケーブルは発熱や火災の事故につながるため、安全基準を守った正確な計算と計画が欠かせません。
・内線規程とブレーカー選定
幹線の太さを決める際、現場で必ず基準となるのが「内線規程」です。これは安全な電気設備工事を行うためのルールブックのようなもので、ブレーカー（配線用遮断器）の定格電流に対する適切なケーブルの太さが一覧表で示されています。
電線に流せる限界の電気量よりも、異常時にブレーカーが先に落ちるように設計することで、ケーブルの発熱や発火といったトラブルを未然に防止し、建物の安全を保護します。
・容量計算と許容電流のコツ
ケーブルが安全に流せる最大の電流を「許容電流」と呼びます。現場では、接続される照明やコンセントなどすべての負荷を合計し、それに適合するサイズを選定します。このとき、ケーブルの配線経路が長くなるほど電気が流れる勢いが落ちる「電圧降下」という現象が発生します。
そのため、キュービクルから分電盤までの距離が長い大規模なビルや工場では、計算上の許容電流だけで判断せず、ワンサイズ太いケーブルを選ぶのが効率的で安全な設計のポイントです。
・100Aや60Aの幹線サイズ
具体的な幹線のサイズは、住宅や店舗でよく使われるアンペア（A）数によって変わります。例えば、一般的な規模の施設で60Aの電源を確保する場合、CVケーブルの14スケア（mmの2乗面積）という太さがよく用いられます。
さらに多くの電力が必要な100Aの環境になると、22スケアから38スケアといったより太い電線が必要になります。周囲の温度やケーブルを束ねる本数によっても許容電流は変化するため、現場の環境を考慮した正確な材料の選択が求められます。
■幹線敷設と引き込み工事
建物の外から電気を引き込み、内部へと巡らせる幹線敷設工事は、電気工事の中でも特に重要な工程です。ここでは、具体的な工事の手順や配線のポイント、そして気になる費用の仕組みについて解説します。
・安全な引き込み工事の手順
電柱や地中などの外部から建物内へ電力を引き込む作業が最初のステップです。高圧の電気を扱うため安全の確保が最優先されます。事前にルートを図面で確認し、周囲の環境や通信ケーブルに影響が出ないよう計画を立てます。
建物の壁面に金具を取り付けたり、地中埋設の配管にケーブルを通したりして、キュービクルなどの配電盤へ確実につなぎます。この確実な施工が、将来の漏電などのトラブルを防ぐ土台となります。

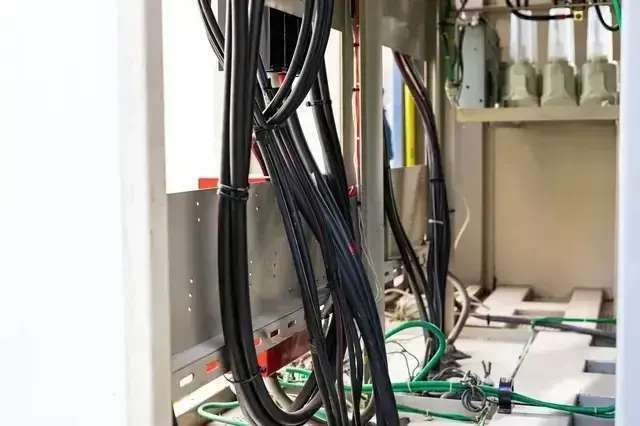

・分電盤や動力盤への配線
大元の設備に引き込んだ電気は、次に各フロアの分電盤や、大型機械を動かす動力盤へと送られます。この配線経路では、ケーブルを天井裏のラック（金属製の棚）に載せて分配したり、建物を縦に貫通する専用の空間であるEPS（電気パイプシャフト）を通したりして、効率的に敷設します。
大型のビルや施設では複数の太い幹線が交差するため、後の点検や機器の追加にも柔軟に対応できる整然とした配線技術が電気工事士に求められます。
・幹線工事費用の決まり方
幹線工事にかかるコストは、建物の規模や必要な電気の容量によって大きく変動します。費用の大半を占めるのは、ケーブルなどの材料費と、施工にかかる時間や職人の作業費です。例えば、ケーブルのサイズが太くなるほど高価になり、地中を掘る作業や高所作業が追加されるとコストは上がります。
また、既存の施設で幹線の容量を増やす改修工事の場合、新しいルートの確保や古い配線の撤去作業が発生するため、新築よりも費用がかかるのが一般的です。事前の正確な検討と見積もりが重要です。
■現場で活きる幹線工事の技術
電気工事のプロフェッショナルとして、幹線工事の知識はあらゆる現場で武器になります。単に太いケーブルを引くだけでなく、空間全体の価値を高めるための具体的なスキルについて見ていきましょう。
・安全な配線を設計する力
現場で最も求められるのは、現在の電気使用量だけでなく、将来の機器の追加まで見据えて配線を計画するスキルです。例えば、オフィスに新しいパソコンやコピー機が増えた際、元の幹線ケーブルの容量がギリギリだと、頻繁に停電したり、発熱して火災の事故につながったりするリスク（危険性）があります。
そのため、あらかじめ許容電流に余裕を持たせたサイズを選定し、安全で安定した電力供給を長期間にわたって確保する設計力が、電気工事士としての価値を大きく高めます。
・リノベーションで光る提案
この幹線工事の技術が特に活きるのが、古い建物を新しく生まれ変わらせるリノベーションの現場です。例えば、古いテナントをおしゃれなカフェに改装する場合、大型の空調設備やこだわりの照明器具を導入しようとしても、既存の幹線では電気の容量が足りないケースが多々発生します。
現場でただ図面通りに配線作業をするのではなく、「この照明や設備を入れるなら、大元の幹線から改修する必要があります」と計画の段階から提案できる技術者は、お客様から厚い信頼を得られます。
■まとめ
今回は、建物の電気設備の要となる「幹線」と「配線」の違いから、安全なケーブルサイズの選定、工事の基本的な流れまでを解説しました。幹線は、建物全体にエネルギーを届ける大動脈です。
単に指示された通りにケーブルを引くだけでなく、許容電流や将来の負荷を計算し、根本から安全で効率的な電力供給を構築できるスキルは、電気工事士としての市場価値を大きく高めてくれます。
